在PCBA貼片加工過程中，BGA器件扮演著核心角色，它們可被視為整個PCBA板的大腦。因此，BGA焊接質量的好壞直接影響著整個PCBA板是否能正常工作。在PCBA貼片加工中，我們必須精確控制BGA焊接，并確保檢驗方法能夠檢測到潛在的焊接問題，以便進行適當?shù)奶幚怼?/span>

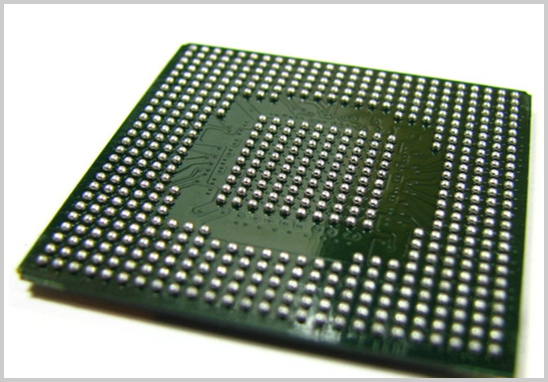

與傳統引腳式封裝不同，BGA焊點位于芯片底部，通過一系列緊密排列的錫球與PCB線路板上的焊盤相連接。這種焊接方式使得肉眼難以直接觀察焊接質量，因?yàn)楹更c(diǎn)在芯片底部且不透明。
在沒有專業檢測設備的情況下，我們只能檢查BGA焊接外圍，查看焊點是否在一個方向上均勻。此外，通過將光線直射到BGA器件上并仔細檢查每一列的焊錫球，可以透光顯像。這可以幫助初步排除連焊的問題。然而，要更準確地評估焊接內部質量，這些方法遠遠不夠。在這種情況下，必須使用X射線檢測。
X射線檢測是一種類似于醫院CT掃描設備的技術。它能夠直接掃描PCB板的內部，而無需拆卸器件。這是PCBA加工廠經常用來檢查BGA焊接的設備。通過X射線掃描BGA器件內部，可以生成層次圖像，然后將BGA的錫球?qū)哟位俅紊蓤D像。通過與原始設計圖紙和用戶設定的參數圖像進行比對，X射線圖像可以在必要時判斷焊接是否合格。
X射線檢測的優勢在于它不僅可以檢測BGA焊點，還可以檢測PCB線路板上所有封裝的焊點，實現一機多用。然而，它也有一些缺點：
1. 輻射量較大，長期使用可能對員工健康產生不利影響。
2. 設備價格較高。
綜上所述，隨著電子產品貼片加工精度的不斷提高，BGA器件和QFN等高密度封裝已成為常見選擇。為確保焊接質量，配置專用的檢測設備，如X射線檢測設備，已經成為提高產品質量的關鍵步驟。
