PCB設計大講堂:PADS出GB焊盤丟失、焊盤變形問題解決方案

發布時間 :2019-12-26 15:05 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
    目前設計高速PCB板使用最多的PCB設計軟件是Cadence,其次是PADS軟件,最后是最容易上手的Altium Designer(AD),早些年設計手機的公司都是在用PADS。

    當前很多線路板生產廠家對于PADS軟件也不熟悉,遇到此類文件都是要求客戶提供gerber文件(深圳宏力捷電子對PADS的設計文件很熟悉,投板時可以提供PCB文件或gerber生產)。

    最近收到兩個PADS用戶輸出gerber文件時出現焊盤丟失的問題,為避免類似問題發生,下面PCB設計公司-深圳宏力捷電子來分享一下問題發生原來和解決方案。

一、PCB設計軟件PADS出GB焊盤丟失問題解決方案

PCB設計軟件PADS出GB焊盤丟失原因

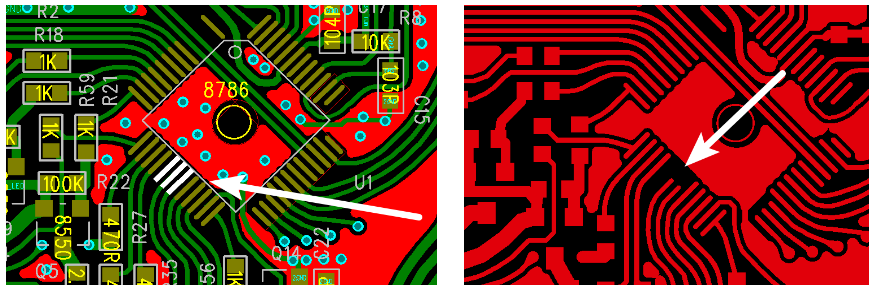

PCB設計軟件PADS出GB焊盤丟失原因:PADS斜角焊盤在輸出gerber時需要填充,當填充的線過大(比焊盤寬度大)就會出現焊盤丟失。

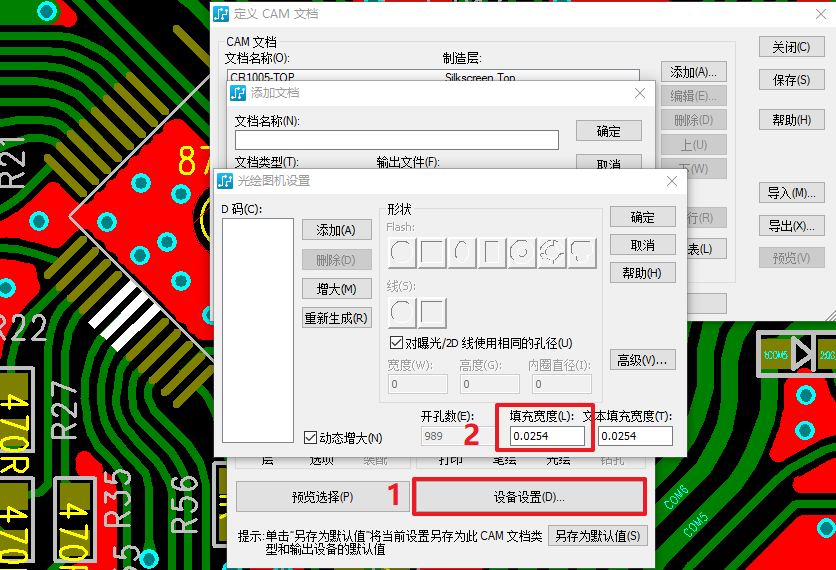

問題解決方法:輸出光繪時將“填充線寬”改小。

PCB設計軟件PADS出GB焊盤丟失解決方法

二、PCB設計軟件PADS出GB焊盤變形問題解決方案

PCB設計軟件PADS出GB焊盤變形發生原因

PCB設計軟件PADS出GB焊盤變形發生原因:輸出gerber D碼錯亂。

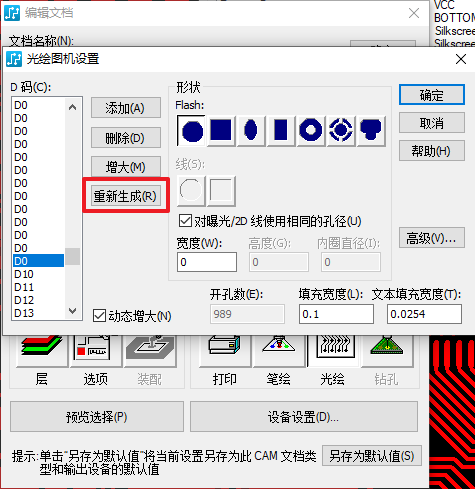

問題解決方法:重新生成D碼表。

PCB設計軟件PADS出GB焊盤變形解決方法

深圳宏力捷PCB設計能力

深圳宏力捷電子是一家專業從事電子產品設計(layout布線設計)的PCB設計公司,主要承接多層、高密度的PCB設計畫板業務。

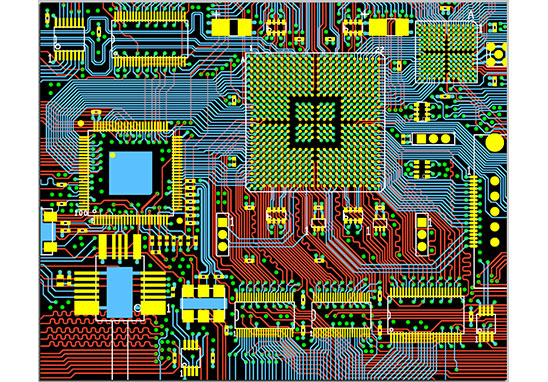

PCB設計公司
PCB設計能力
? 最高信號設計速率:10Gbps CML差分信號;
? 最高設計層數:40;
? 最小設計線寬線距:2.4mil;
? 最小BGA設計腳距:0.4mm;
? 最小機械孔直徑:6mil;
? 最小激光鉆孔直徑:4mil;
? 最大PIN 數:63000;
? 最大元件數目:3600;
? 設計PCB最多BGA數量:48。
