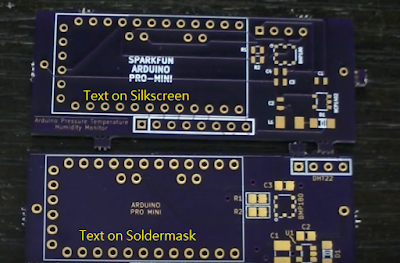

一般情況下PCB設計， PCB上文字/線條只是放在Silkscreen 層， 不論是在Front或是back。若要放在Soldermask也是可以的。放在Soldermask 文字上會比較銳利、清盺且是金色的顏色。



為什么是金色， 因?yàn)樽值窨淘诜篮笇樱湎路降紫率蔷褪倾~箔，所以是金色的顏色。



要做到Soldermask 上有金色字， 表示要在刻文字的下方，先鋪好一塊銅箔區域。再用PCB設計軟件， 找到類似 "Fill zone"的工具 ， 然后不必關連到任何一個pad ，形成 isolated zone， 因?yàn)橹皇菫榱擞薪鹕帧?/div>
